Help identifying plug behind dash (under fuse block)

Discussion in '2nd Gen. Tacomas (2005-2015)' started by super_white, Nov 18, 2018.

  1. Nov 18, 2018 at 7:37 AM
    #1
    super_white

    super_white [OP] Well-Known Member

    Joined:
    Feb 6, 2012
    Member:
    #72230
    Messages:
    8,309
    Gender:
    Male
    First Name:
    Harry
    Connecticut
    Vehicle:
    2012 Tacoma 4X4
    I have a small white plug with four wires in it (red/blue/grey/brown). Couldn't get a good picture because it's taped to the harness, it's right behind the coin tray. I have a 2012 base model, 4cyl automatic. I have no idea what it's for in other optioned trucks. Looking online now for a connector location diagram.

  2. Nov 18, 2018 at 11:24 AM
    #2
    jorgem

    jorgem Well-Known Member

    Joined:
    Nov 5, 2018
    Member:
    #271750
    Messages:
    69
    Gender:
    Male
    should be to plug in an electric trailer brake controller

  3. Nov 18, 2018 at 11:35 AM
    #3
    Muddinfun

    Muddinfun Well-Known Member

    Joined:
    Apr 17, 2017
    Member:
    #216500
    Messages:
    7,489
  4. Nov 18, 2018 at 12:29 PM
    #4
    Fullboogie

    Fullboogie Well-Known Member

    Joined:
    May 8, 2017
    Member:
    #218539
    Messages:
    1,124
    Gender:
    Male
    First Name:
    Dave
    Houston
    Vehicle:
    2007 Prerunner & 2008 4Runner
    You're going to get zero help until you post a pic.

  5. Nov 18, 2018 at 1:03 PM
    #5
    TexasWhiteIce

    TexasWhiteIce Well-Known Member

    Joined:
    Sep 12, 2010
    Member:
    #43160
    Messages:
    5,345
    Gender:
    Male
    Texas
    Vehicle:
    2022 White DCLB SR5 - Blackout
  6. Nov 18, 2018 at 7:52 PM
    #6
    Jimmyh

    Jimmyh Well-Known Member

    Joined:
    May 16, 2012
    Member:
    #78991
    Messages:
    14,235
    Gender:
    Male
    SC
    Vehicle:
    2012 Prerunner SR5
  7. Nov 19, 2018 at 8:54 AM
    #7
    super_white

    super_white [OP] Well-Known Member

    Joined:
    Feb 6, 2012
    Member:
    #72230
    Messages:
    8,309
    Gender:
    Male
    First Name:
    Harry
    Connecticut
    Vehicle:
    2012 Tacoma 4X4
    I'll get a picture later today.

  8. Nov 19, 2018 at 1:14 PM
    #8
    super_white

    super_white [OP] Well-Known Member

    Joined:
    Feb 6, 2012
    Member:
    #72230
    Messages:
    8,309
    Gender:
    Male
    First Name:
    Harry
    Connecticut
    Vehicle:
    2012 Tacoma 4X4
    The wire is only about 2" long where it exits the harness so it has to plug into something close.
    [​IMG]

  9. Dec 21, 2018 at 9:14 AM
    #9
    super_white

    super_white [OP] Well-Known Member

    Joined:
    Feb 6, 2012
    Member:
    #72230
    Messages:
    8,309
    Gender:
    Male
    First Name:
    Harry
    Connecticut
    Vehicle:
    2012 Tacoma 4X4
    I believe I found out which plug it is.

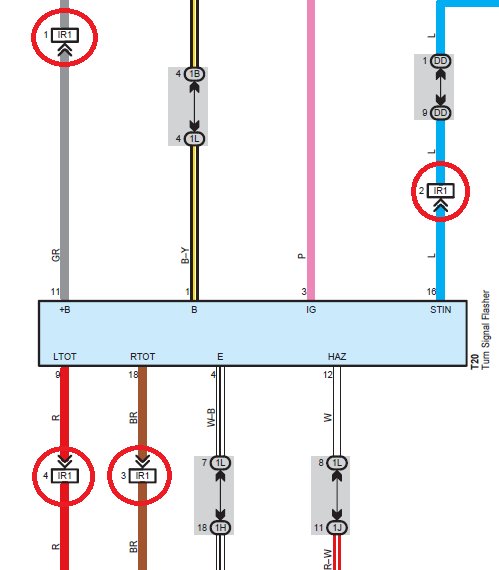

    It's "IR1", Trailer Towing EWD (electrical wiring diagram for a 2015, is where I found it).


    Last edited: Dec 24, 2018
  10. Dec 21, 2018 at 9:16 AM
    #10
    super_white

    super_white [OP] Well-Known Member

    Joined:
    Feb 6, 2012
    Member:
    #72230
    Messages:
    8,309
    Gender:
    Male
    First Name:
    Harry
    Connecticut
    Vehicle:
    2012 Tacoma 4X4
    Red - Left turn
    Brown - Right turn
    Blue - Stop light
    Grey - Battery + (30A Towing fuse)
